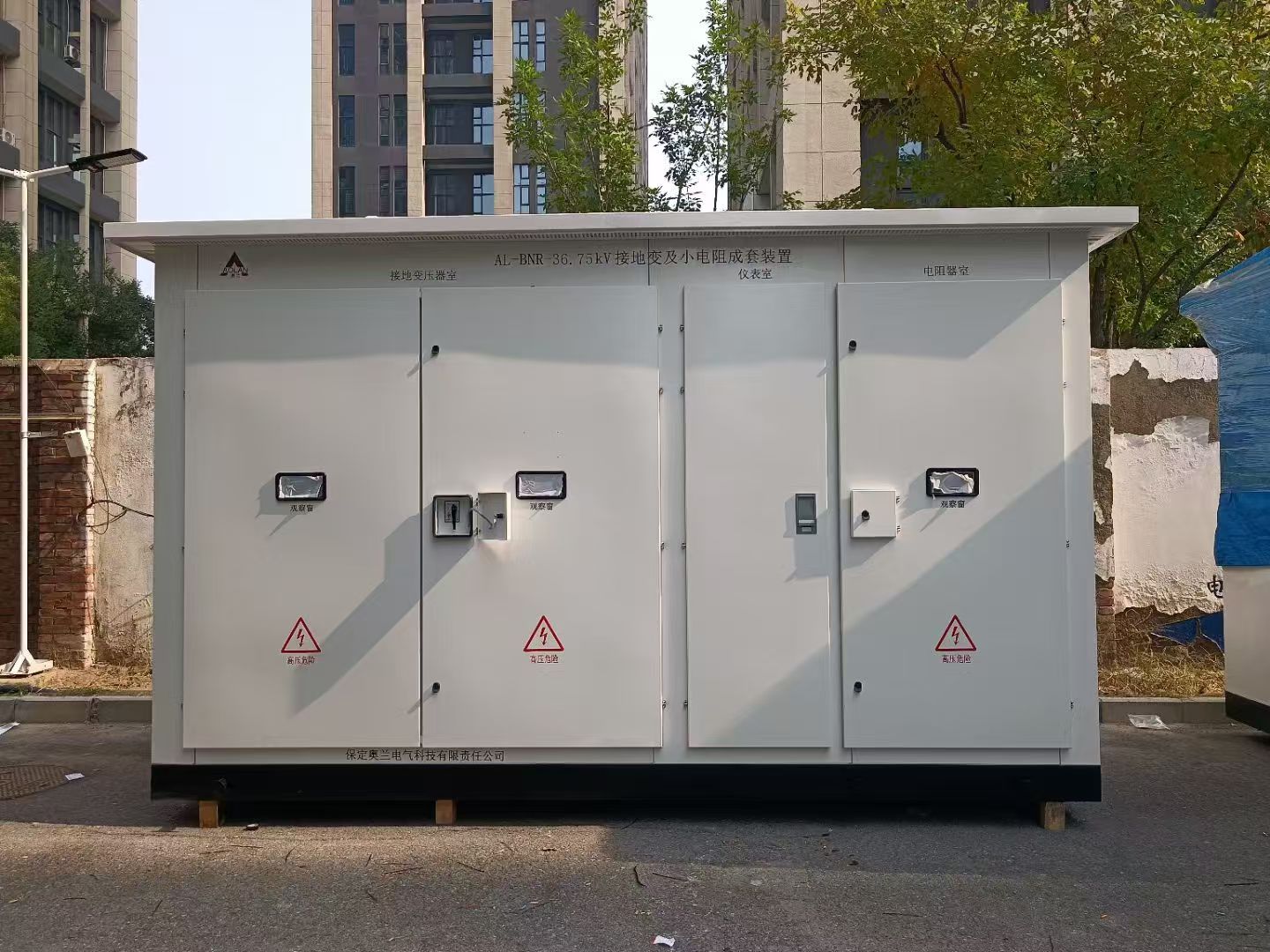

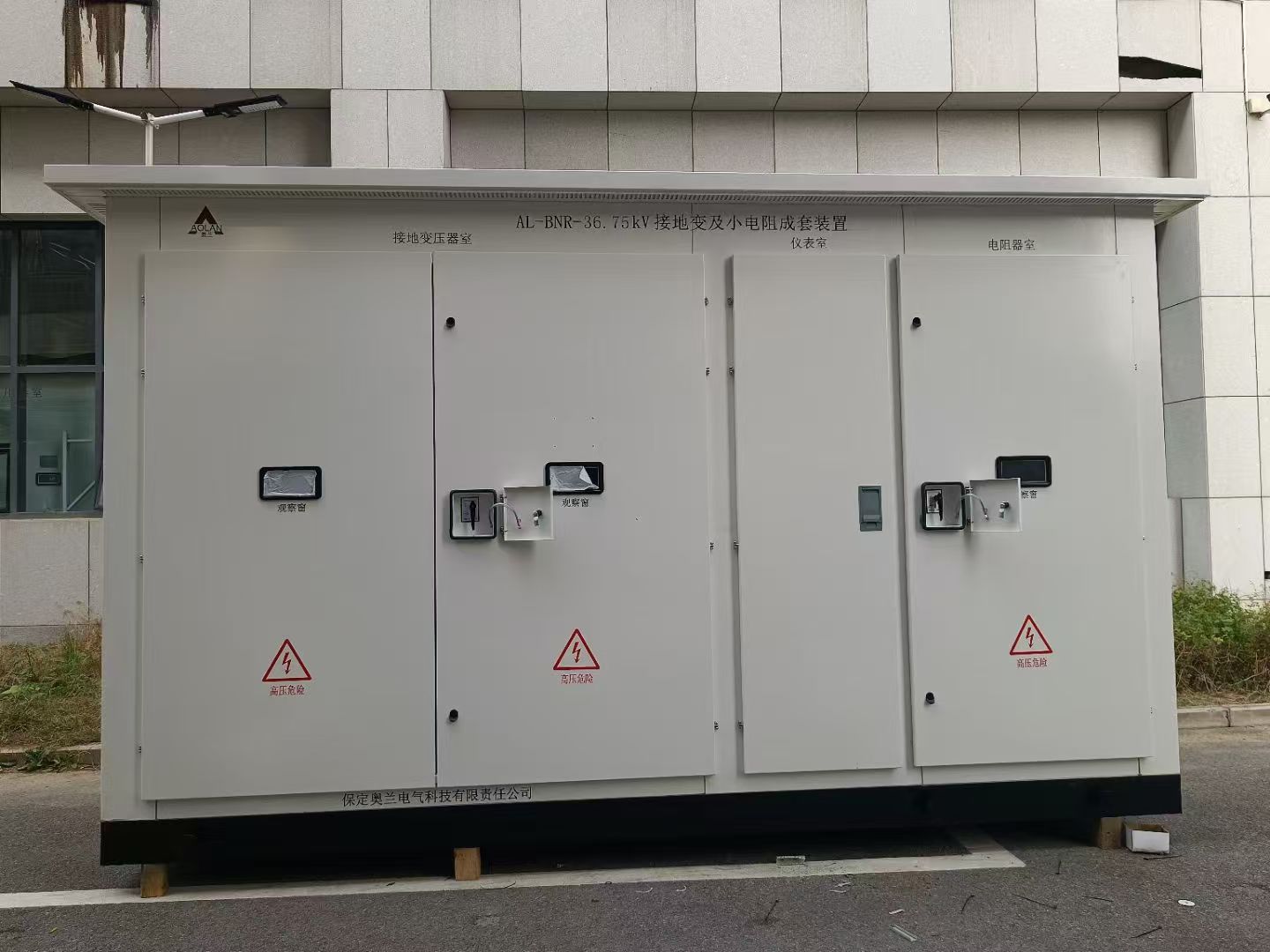

接地變及小電阻成套裝置出廠檢測報告
產品型號： AL-BNR-36.75kV
產品編號: 2024NGR304
外形尺寸(mm)： 4200*1900*2700
出廠日期: 2024年10月
序號 | 部件名稱 | 試驗項目名稱 | 檢驗數據 | 結論 | |
合同要求值 | 實測值 | ||||
1 | 整機 | 外殼 | 外殼表面應平直、整潔，無顯見凹凸、劃痕，表面噴涂應均勻，顏色一致. | 符合 | |
外形尺寸 及安裝方式 | 4200*1900*2700 戶外 | 符合 | |||
接線排對外殼絕緣電阻（M?） | ≥500 | 1000 | |||
工頻耐受電壓 （有效值） | 85kV/1min無擊穿、閃絡現象 | 通過 | |||
2 | 電阻器 | 電阻值 （25℃） | 70.7Ω ±5% | 70.58Ω | |
3 | 電流互感器 | 型號 | LZZBJ9-10,300/1A 5P20/5P20/0.5，15/10/15VA | LZZBJ9-10,300/1A 5P20/5P20/0.5，15/10/15VA | |
4 | 電流互感器二次過電壓保護器 | 型號 | CTB-3 | CTB-3 | |
5 | 隔離開關 | 型號 | GN27-40.5/630 | GN27-40.5/630 | |
6 | 接地變壓器 | 型號 | DKSC-630/36.75 | DKSC-630/36.75 | |
7 | 電阻柜智能控制器 | 型號 | AL-DZK | AL-DZK | |
8 | 溫濕度控制器 | 型號 | WA3-7 | WA3-7 | |
9 | 二次回路 | 二次回路連接 | 連接應正確、牢固，連線應平整、美觀 | 符合 | |
結論：該設備各項指標均符合合同要求，準予出廠。 | |||||
檢驗人：
